11 декабря 2008 года

Комплексная пожарная сигнализация на базе ПКП Simplex 4100U для высотных и территориально распределенных объектов

Приемно-контрольный прибор 4100U компании SimplexGrinnell, предназначен для работы в составе системы пожарной сигнализации Simplex и может обслуживать до 2 000 адресных устройств (дымовых, тепловых, и комбинированных адресно-аналоговых пожарных датчиков, ручных адресных извещателей, модулей оповещения, модулей контроля и мониторинга, изоляторов и др.) и до 2 000 точек индикации. В стандартной комплектации эта контрольная панель имеет одну плату для подключения шлейфов IDNet на 250 адресных устройств, а при необходимости позволяет подключать дополнительные карты IDNet на 64, 127 или 250 адресов или MAPNET II на 127 адресов. Кроме того, пожарная сигнализация на базе ПКП 4100U может работать с такими адресными устройствами, как изолятор IDNet, изолятор линии питания 24В и командно-мониторные модули. Электропитание пожарной панели обеспечивается специальными адресными блоками питания с зарядными устройствами для резервных батарей.

пожарная сигнализацияДля подключения шлейфов адресных пожарных датчиков и других адресных устройств пожарная сигнализация 4100U оснащается адресными платами IDNet емкостью 250, 127 и 64 адреса или MAPNET II емкостью 127 адресов. Благодаря реализованному в системе алгоритму опроса адресных устройств, пожарная сигнализация позволяет объединять пожарные извещатели и другие адресные устройства в шлейфы класса А (кольцевая структура) или класса В с Т-образными ответвлениями (древовидная структура), что позволяет сократить расходы на прокладку проводов до 30%. Извещатели объединяются в шлейфы с помощью экранированной или неэкранированной витой пары, а общая длина проводов шлейфа может достигать 3 км. Всего приемно-контрольный прибор 4100U может обслуживать до 2 000 адресных устройств и 2 000 точек индикации.

Большой выбор дополнительных модулей для расширения системы пожарной сигнализации Simplex
Для расширения доступных функций пожарная сигнализация 4100U может оснащаться следующими модулями:

  • Аудиоконтроллеры, и платы аудиовходов
  • Модульные сетевые платы 4120 и сетевые разветвители
  • Модемы
  • Интерфейс удаленного устройства
  • Модули управления входами/выходами
  • Дополнительные и удаленные источники питания
  • Аудиоусилители
  • Платы расширения для подключения адресных шлейфов IDNet на 64, 127, 250 адресов и MAPNET II на 127
  • Модули подключения шлейфов безадресных датчиков пожарной сигнализации
  • Релейные блоки

Для обнаружения задымления или возгорания пожарная сигнализация Simplex оснащается адресно-аналоговыми дымовыми, тепловыми и комбинированными извещателями, а также адресными ручными извещателями (для подачи пожарной тревоги в ручную). Для активации противопожарных систем здания используются адресные командно-мониторные модули, которые, получив сигнал тревоги от пожарных датчиков, подают необходимые команды на исполнительные устройства пожарной системы.

Удобство наращивания пожарной системы

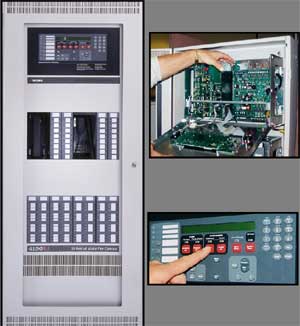

Комплексная пожарная сигнализация Simplex 4100U монтируется в модифицированном, удобном для работы оператора корпусе, который выполнен в виде стойки. Этот корпус состоит из отсека для мастер-контроллера, двух расширительных отсеков и отсека для размещения резервных батарей. В отсек мастер-контроллера устанавливается стандартный многофункциональный системный источник питания, плата мастер-контроллера и дисплей интерфейса оператора. В расширительных отсеках размещаются интерфейсы распределения питания для подключения дополнительных модулей, благодаря чему при установке в ПКП новых модулей не нужно прокладывать дополнительные провода от системного блока питания. Отделение для батарей вмещает две аккумуляторные батареи емкостью до 50 Ач. Кроме того, эту пожарную сигнализацию можно дополнить модулями, разработанными для предыдущей панели – ПКП 4100 / 4100+.

Оперативная настройка и обновление программного обеспечения
Центральный процессор, который использует пожарная сигнализация 4100U, работает в режиме Shadow CFIG и поддерживает одновременную работу двух конфигурационных программ, одна из которых является активной, а другая резервной. Благодаря этому режиму, в момент загрузки обновленной версии программы, система продолжает функционировать в полном объеме. Как изменения в конфигурации пожарной сигнализации, так и новые версии управляющего программного обеспечения можно загружать в энергонезависимую память Flash EPROM, что исключает необходимость в изменении аппаратной комплектации пожарной сигнализации и облегчает перенастройку системы под изменившиеся требования.

Возможность интеграции пожарной сигнализации и системы оповещения
Автоматическая пожарная сигнализация Simplex может быть объединена с системой оповещения, которая обеспечивает звуковое, световое или голосовое оповещение об эвакуации, а так же оперативную связь с пожарной командой. Для этого пожарная сигнализация 4100U доукомплектовывается 1- или 2-канальной аналоговой аудиосистемой или цифровой системой оповещения на 3 – 8 каналов. Таким образом, при инсталляции пожарной системы 4100U Simplex отсутствует необходимость установки отдельной системы оповещения.

Централизованное управление оповещением в сетевой пожарной системе
Если на объекте организована пожарная сигнализация, состоящая из нескольких ПКП объеденных в сеть, то хранение голосовых или звуковых сообщений и их распределение по аудиосистемам отдельных приборов может выполнять центральный аудиоконтроллер, установленный в центральной станции, что обеспечивает быстрый поиск необходимого сообщения и его трансляцию на другие панели сети. Благодаря централизованной организации аудиосистемы, нет необходимости устанавливать аудиоконтроллеры в каждый приемно-контрольный прибор в сети. Кроме того, встроенная в пожарную сигнализацию Simplex система оповещения может быть использована так же и для трансляции служебных сообщений или фоновой музыки от внешних источников аудиосигнала.

Наличие специализированного ПО для конфигурирования и настройки пожарной системы
Программируемая пожарная сигнализация Simplex 4100U использует при работе специализированное ПО, которое позволяет  индивидуально настраивать чувствительность адресно-аналоговых пожарных датчиков. Помимо стандартного для большинства адресно-аналоговых устройств сообщения о загрязнении пожарного датчика, ПК 4100U выдает предварительное сообщение о скором загрязнении дымовой камеры «Almost Dirty» («Почти загрязнен»), что позволяет одновременно обслуживать загрязненные и почти загрязненные датчики, сократив затраты на техническое обслуживание. Запрограммировать пожарную сигнализацию оператор может с помощью удобного конфигурационного программного обеспечения для ПК, работающего с ОС Windows и предусматривающего создание поэтажных планов объекта.

Создание сети приемно-контрольных приборов Simplex
При оснащении высотных и территориально распределенных объектов пожарной сигнализацией ПКП Simplex можно объединять в сеть. Максимальная адресная емкость такой сети составляет 392 000 адресных устройств. При этом используется архитектура Token Ring, предоставляющая гибкую платформу связи между ПКП для осуществления централизованного оповещения, управления и передачи информации при децентрализованной обработке информации. При работе в сети контрольная панель 4100U совместима со всеми более ранними моделями ПКП, подключающихся к сети Simplex 4120. Сетевая пожарная сигнализация Simplex обладает такими преимуществами, как высокий уровень живучести и способность выполнять свои функции в аварийных ситуациях. Если один приемно-контрольный прибор дает сбой, ведущий к нарушению связи с другими приборами, пожарная сигнализация продолжает функционировать, обеспечивая обмен информацией между исправными устройствами.

Основные технические характеристики на пожарную сигнализацию Simplex 4100U:

Параметры

Значения

Входное питание пожарной сигнализации 4100U:



Системные источники питания

220 – 240 В пер. тока, макс. 2 А при 204 - 264В пер. тока, 60 Гц

Расширительные источники питания
Удаленные источники питания
Источники питания TrueAlert

220 - 240 В пер. тока, макс. 2 А при 204 - 264 В пер. тока, 50/60 Гц, различные отводы для 220/230/240 В пер. тока

Выходные параметры источников питания:



Общий выходной ток

9 А при ном. 28 В пост. тока, включая дополнительные выходы источника питания.

Выход дополнительного источника питания

Макс. 2 А при ном. 28 В пост. тока

Выходы шлейфов оповещения NAC с  дополнительным питанием:

 Макс. 2 А на шлейф NAC при ном. 28 В пост. тока

Зарядное устройство:



Интервал емкости батарей:

6,2 - 50 Ач, для батарей с емкостью менее 18 Ач емкость может выбираться программно, мах емкость, поддерживаемая системным источником питания, 110Ач батарея, подключается удаленно

Характеристики зарядного устройства:

Температурная компенсация
Время зарядки: полностью разряженный аккумулятор - 48 ч, 70% емкости - 12 ч



Условия работы пожарной сигнализации:



Температура:

0 – 49°С

Влажность:

до 93% без конденсата

На российском рынке пожарную сигнализацию на базе ПКП Simplex 4100U можно приобрести в региональных компаниях, которые имеют статус «официальный дилер Simplex» и осуществляют продажи и гарантийное обслуживание оборудования и ПО этого производителя. Более подробную информацию об оборудовании для пожарных систем Simplex вы можете получить, направив запрос на simplex@simplex-grinnell.ru или обращайтесь к дилерам компании.



Американская компания Simplex входит в состав корпорации Tyco Fire & Security и является мировым лидером в области создания высокотехнологичных систем пожарной сигнализации для крупных, территориально-распределенных и высотных объектов, а также системы оповещения. Simplex выпускает следующее противопожарное оборудование: контрольные панели (адресные и неадресные), пожарные датчики (дымовые датчики, тепловые датчики и комбинированные), ручные извещатели, пожарные оповещатели и др. Все поставляемые на рынок пожарные системы этой компании имеют российские сертификаты пожарной безопасности, а пожарные сигнализации Simplex успешно эксплуатируются на таких объектах, как офисное здание ОАО «РЖД», Башня на Набережной в Москва-Сити и на нефтедобывающих платформах о. Сахалин.
