Автоматическая пожарная система Simplex

Сетевая адресная пожарная сигнализация Simplex
для крупных, высотных и территориально распределенных объектов

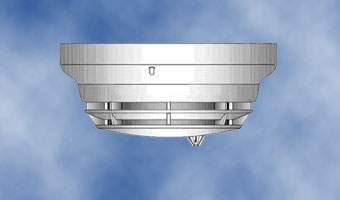

Новинка – комбинированный пожарный датчик TrueAlarm
Совмещает в одном кожухе фотоэлектрический датчик дыма и термисторный датчик температуры. Для анализа показаний этих датчиков пожарной сигнализации используется запатентованная технология Simplex TrueSens, позволяющая обнаружить возгорание раньше, чем при раздельном мониторинге только дыма или только температуры. Настройка чувствительности комбинированного пожарного датчика выполняется через приемно-контрольный прибор пожарной сигнализации, при этом возможно запрограммировать автоматическое изменение чувствительности датчиков и поэтапную активацию тревоги в зависимости от степени задымления и температуры окружающей среды.

Краткая информация о компании

  • Год основания: 1894
  • Объединение с Tyco Fire & Security: 2001 г.
  • Число служащих: 90 000
  • Годовой объем сбыта продукции для систем пожарной сигнализации: 11 млрд. долларов
  • Число офисов: 1200 более чем в 100 странах мира
  • Число производственных площадок: 35

Лидирующее положение на рынке США

Штаб-квартира компании Simplex, ее исследовательские лаборатории, научно-технический Центр, Всемирный Центр Посетителя (WVC) и производственные мощности расположены в г. Вестминстере (штат Массачусетс, США) на территории более 80 гектаров. Выпускаемое под маркой Simplex оборудование для систем охранной и пожарной сигнализации занимает доминирующее положение на рынках США, в частности, противопожарные системы занимают 42,7% рынка, а системы контроля доступа - 24,2%.

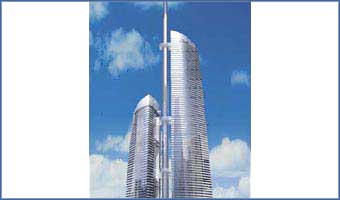

Объект: башня «Запад» комплекса «Федерация» в Москва-Сити

Высотное здание делового назначения из монолитного бетона в неоконструктивистском стиле, оснащено самыми современными инженерными системами.

  • Число этажей: 63
  • Площадь здания: 150 000 кв. м
  • Число извещателей в системе адресной пожарной сигнализации Simplex: 14 000
  • Количество командно-мониторных модулей в пожарной системе: более 3 000

Автоматическая пожарная система башни «Запад» состоит из 14-ти контрольных панелей Simplex 4100ES (4100U) со встроенным оповещением и одной центральной станции с возможностью вывода графических планов объекта. При этом данная пожарная сигнализация реализует оповещение 5-типа.

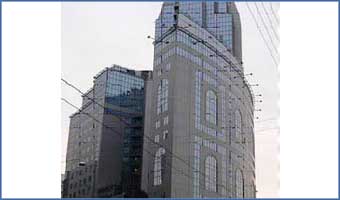

Объект: интеллектуальное здание ОАО «РЖД», Москва

Офисно-административный комплекс в центре Москвы на ул. Каланчевская, состоящий из 3 рядом расположенных многоэтажных зданий. Адресная пожарная сигнализация объекта состоит из 10 приемно-контрольных приборов Simplex 4100, объединенных в единую сеть, имеющую отказоустойчивую кольцевую структуру. В этом комплексе пожарная сигнализация объединена с системой оповещения, а также имеет одну центральную панель с возможностью вывода графических планов объекта.

  • Число этажей: 28
  • Площадь здания: 53 000 кв. м
  • Число извещателей в системе адресной пожарной сигнализации Simplex: более 5 000
  • Число командно-мониторных модулей в пожарной системе: более 1 000
  • Число громкоговорителей в системе оповещения: 4 000
Новинки и новости компании

Американская компания Simplex была основана в 1894 году, а с 2001 г. входит в состав Tyco Fire & Security – подразделения концерна Tyco International Ltd. В настоящее время Simplex является признанным лидером в области создания высокотехнологичных систем пожарной сигнализации. Основное направление деятельности компании – разработка и производство оборудования для систем пожарной безопасности территориально распределенных и высотных объектов. При этом в линейку продукции Simplex входят приемно-контрольные приборы различной адресной емкости, системы оповещения, адресные пожарные датчики, командные и мониторные модули, ручные извещатели. Также пожарная сигнализация включает в себя специализированное ПО для визуализации и мониторинга событий в системе.

Наиболее популярное на российском рынке оборудование Simplex для систем адресной пожарной сигнализации:

Пожарная сигнализация

Приемно-контрольный прибор 4100ES компании Simplex пришел на смену ПКП 4100U. Он предназначен для работы в составе адресной системы пожарной сигнализации Simplex и может обслуживать до 2 000 адресных устройств (дымовых, тепловых, и комбинированных адресно-аналоговых пожарных датчиков, ручных адресных извещателей, модулей оповещения, модулей контроля и мониторинга, изоляторов и др.). Специально настроенная панель 4100ES может выступать в качестве сетевого дисплея NDU, отображающего информацию о состоянии до 12 000 точек пожарной системы. Когда пожарная сигнализация организуется на территориально-распределенных объектах, используются ретрансляторы MINIPLEX, позволяющие вынести любую часть системы в отдельно стоящее здание.

На базе ПКП 4100ES/4100U можно создать комплексную пожарную систему, где объединены автоматическая пожарная сигнализация и система цифрового или аналогового оповещения. При возникновении тревожных ситуаций система оповещения передает ранее записанные или пользовательские объявления о тревоге или эвакуации персонала, используя усилители на 50 или 100 Вт. Основу системы оповещения составляет установленный в расширительное шасси ПКП аудиоконтроллер, а трансляция может одновременно осуществляться по 3-8 каналам в случае использования цифровой системы или по 1-2 каналам в системе аналогового оповещения.

Пожарные датчики

Впускаемые компанией Simplex адресные пожарные датчики различного типа действия позволяют пожарной системе на ранней стадии обнаруживать возгорание. В серию TrueAlarm входят датчики пожарной сигнализации различных типов: дымовые, тепловые и комбинированные. Все пожарные датчики Simplex подключаются к установленным в прибор пожарной сигнализации 4100ES (4100U) платам для подключения адресных устройств по интерфейсам MAPNET II или IDNet и объединяются в шлейфы типа А (кольцевая структура) или В (древовидная структура).

Ручные извещатели

Для ручной подачи сигнала тревоги при возгорании компания Simplex предлагает адресные и неадресные ручные пожарные извещатели серии 4099 одного или двух действий (без защитного стекла или со стеклом). Чтобы перевести такой пожарный извещатель в состояние тревоги, необходимо опустить рычаг, который одновременно служит индикатором его состояния, или нажать кнопку. В корпуса адресных ручных извещателей встроены адресные мониторные модули, благодаря которым, извещатели постоянно контролируются панелью пожарной сигнализации по линии связи Simplex IDNet или MAPNET II. Питание на ручной извещатель подается по линии шлейфа.

Пожарное оборудование

В состав пожарной сигнализации Simplex входят адресные модули IAM, которые бывают мониторными, командными и командно-мониторными. Мониторные модули предназначены для мониторинга различных устройств, подключенных к адресной пожарной сигнализации, например, реле потока спринклерной системы, датчиков давления и тревожных кнопок. Командно-мониторные модули могут управлять и контролировать клапаны дымоудаления, подпора воздуха и огнезадерживающие клапаны. Для управления с ПКП лифтами и компонентами систем противопожарной защиты используются командные (релейные) модули. Также Simplex выпускает модули для подключения неадресных зон пожарных извещателей.

Оборудование пожарной сигнализации

Чтобы отключить участки цепи пожарной системы, где произошло короткое замыкание, используются адресные модули изоляции. При этом на ПКП передается информация о месте неисправности и дополнительно загорается сигнальный светодиод на самом модуле изоляции. Данный элемент может быть встроен в базу датчика или установлен отдельно в любом месте шлейфа. Для обеспечения безопасности работы системы пожарной сигнализации в местах концентрации горючих газов применяются искрозащитные барьеры Simplex, представляющие собой ограничитель мощности, который понижает уровень выходного тока до значений ниже уровня возгорания в газовых средах.

Пожарные оповещатели

Неадресные пожарные оповещатели Simplex TrueAlert предназначены для работы в системах пожарной сигнализации, требующих аудиовизуального оповещения, т.е. организации оповещения людей о пожаре 1-2 типа. В одном компактном корпусе устройства смонтированы сигнальная ксеноновая лампа высокой интенсивности и пьезоэлектрическая сирена. При этом возможно раздельное управление сиреной и сигнальной лампой с ПКП.

Пожарные системы Адресная пожарная сигнализация на небольших, до 2 тыс.м2, объектах организуется с помощью пожарных панелей Simplex 4008 и 4010. ПКП 4008 обслуживают пожарные системы, включающие до 200 адресных устройств, а ПКП 4010 – до 250. Оба контрольных прибора оснащены ЖК-дисплеем для вывода информации о состоянии пожарных датчиков и других устройств системы пожарной сигнализации. Эти пожарные панели очень удобны при использовании совместно с пожарным оборудованием из серии Simplex 4100ES/4100U.
ПО системы пожарной сигнализации

Информационно-управляющая система TrueSite в виде графического командного центра с установленным специализированным ПО предназначена для управления и отображения информации о состоянии устройств в сети пожарной сигнализации Simplex. Программа работает на базе ОС Windows и имеет цветной графический интерфейс с высоким разрешением. Данная система выполняет мониторинг и управление до 50 000 точек автоматической пожарной сигнализации и позволяет подключать до 4 кольцевых сетей с пожарными панелями ПКП Simplex для дальнейшего расширения. Для интеграции пожарных систем Simplex и других производителей используется ПО XL Graphics, поддерживающее технологию OPC.

Наиболее популярной в России является адресно-аналоговая многофункциональная пожарная сигнализация Simplex, которая строится на базе приемно-контрольных приборов 4100ES (4100U). Многолетний опыт эксплуатации подобных систем, как в России, так и за рубежом, показал их надежность и эффективность при работе на объектах практически любой сложности. Особенно хорошо зарекомендовали себя эти адресные пожарные системы при работе на крупных высотных и территориально распределенных объектах. Всего в России автоматическая пожарная сигнализация Simplex установлена на более, чем 500 объектах. Среди них 28-этажное офисное здание ОАО «РЖД» площадью 53 000 кв. м, здание нефтяной компании THK-BP на Старом Арбате площадью 47 000 кв. м, гостиница Swissotel Красные холмы, состоящая из 235 номеров, аэропорт города Астана и многие другие крупные и ответственные объекты.

Совместимость с инженерным оборудованием различных производителей
Благодаря поддержке протоколов BACNet и Modbus, а также технологии OPC, пожарная сигнализация Simplex совместима с системами и оборудованием различных производителей, что позволяет использовать ее в интеллектуальных зданиях в составе комплексной системы безопасности и диспетчеризации. Кроме того, автоматическая пожарная сигнализация компании Simplex может выполнять функции позонного голосового или звукового оповещения, пожарного интеркома и управления эвакуацией людей. Таким образом, на базе ПКП Simplex возможно построить систему оповещения 5-типа.

Сокращение затрат на установку системы оповещения
Система оповещения Simplex может быть аналоговой или цифровой. Благодаря тому, что оповещение и пожарная сигнализаця объединяются в единую систему, существенно сокращается количество проводов для прокладки линий коммутаций, а так же число шкафов в диспетчерской, т.к. усилители системы могут быть разнесены по объекту, а следовательно, сокращаются и затраты на инсталляцию и обслуживание всей системы в целом. В отсутствие тревожных событий эта система оповещения может использоваться для трансляции музыки или передачи объявлений рекламного или служебного характера в торгово-развлекательных центрах и офисных зданиях.

Отображение информации о состоянии 12 000 сетевых точек
Приемно-контрольный прибор пожарной сигнализации Simplex 4100ES может быть запрограммирован для работы в режиме сетевого дисплея (Network Display Unit, NDU) и отображать при этом информацию о состоянии до 12 000 сетевых точек пожарной системы. При работе в режиме главного контроллера такая панель выполняет функции отключения тревоги, подтверждения сигнала неисправности и перезагрузки системы пожарной сигнализации. Все остальные контрольные панели в пожарной сети являются элементами интеллектуальной распределенной системы (сетевыми узлами), которые информируют сетевой дисплей NDU о статусе подчиненных им точек и о собственном состоянии.

Взаимозаменяемость пожарных датчиков серии TrueAlarm
Для обнаружения пожара на ранней стадии компания Simplex выпускает широкий ассортимент адресных пожарных датчиков, в частности, в серию TrueAlarm входят датчики сзащитой от ложных срабатываний с помощью метода компенсации загрязнений. Базовые основания, на которые устанавливаются пожарные датчики, являются стандартными, поэтому, в случае выхода из строя датчиков или баз, при замене их на эквивалентные не требуется перепрограммирование системы пожарной сигнализации. Таким образом, когда на объекте ведутся строительные или ремонтные работы, вместо того, чтобы закрывать дымовые пожарные датчики крышкой, можно временно заменить их тепловыми датчиками, при этом пожарная система будет их детектировать, но сигнал пожара выдаваться не будет.

Все оборудование марки Simplex для системы пожарной сигнализации имеет международные (NFPA) и российские сертификаты соответствия Нормам Пожарной Безопасности, а также обладает оптимальным соотношением цена/качество среди пожарных систем того же класса.
Если Вы планируете оснастить бизнес-центр, торгово-развлекательный комплек, гостиницу или другие объекты адресной пожарной сигнализацией фирмы Simplex, Вы можете направить свои запросы на simplex@simplex-grinnell.ru или обратиться в российские компании-дистрибьюторы и дилеры оборудования и ПО Simplex.
